アルミ1000系・A1050

純度99.5％以上の純アルミニウムとして知られるA1050は、加工性や耐食性に優れた素材です。ただし、柔らかく粘り気があるため、切削時には工具への付着や変形が生じやすく、加工条件の工夫が求められます。本記事では、A1050の基本的な特徴や主な用途、適切な加工法などについて詳しく解説します。

A1050（1000系アルミ）とはどんな材質？

純度99.5%以上の純アルミニウム

アルミ1000系とは、アルミニウムの純度が99.00%以上の「純アルミニウム」に分類される材質のことを指します。その中でもA1050は、アルミ純度が99.50%以上であることを保証された代表的な材料です。一般的に広く流通しているA5052などの合金とは異なり、他の金属元素がほとんど添加されていないため、アルミニウム本来の性質が色濃く反映されています。熱処理によって強度を高めることができない「非熱処理合金」に分類されるため強度は控えめですが、その分、柔らかく成形しやすいという特性を持っています。素材としての素直な性質から、複雑な形状への変形を要する製品や、電気的な特性を活かしたい場面で第一候補として挙がる材質と言えるでしょう。

A1050・A1100・A1070の違い

1000系アルミにはA1050以外にも、A1070やA1100といった類似の規格が存在しており、これらは主にアルミニウムの純度によって呼び分けられています。末尾の2桁が純度を表しており、A1050は99.50%以上、A1070はさらに純度の高い99.70%以上、A1100は99.00%以上の純度に微量の銅（Cu）を添加したものを指します。これらは非常に似通った性質を持っていますが、用途に応じて厳密に使い分けられるケースも少なくありません。例えば、より高い熱伝導性や反射率が求められる場合には純度の高いA1070が選ばれ、A1050よりもわずかに強度や切削性が欲しい場合にはA1100が選定される傾向にあります。市場での流通量はA1050が非常に多く、入手性が良いため、純アルミが必要な際の標準的な選択肢となっています。

A1050の特徴

メリット：優れた加工性と耐食性

A1050の最大のメリットは、柔らかさゆえの卓越した塑性加工性です。プレス加工や絞り加工、へら絞りといった変形を加える加工において割れにくく、非常に良好な成形性を示します。また、不純物が極めて少ないため、化学的な耐食性にも優れており、風雨にさらされる環境や薬品を扱うタンクなどでも錆びにくいという特長があります。さらに、熱伝導性と導電性が高く、効率よく熱を逃がす放熱部品や電気を通すための部材として、他のアルミ合金では代替できない重要な役割を果たしています。溶接性についても比較的良好であり、多様な形状への加工に対応できる柔軟性の高い素材と言えます。

デメリット：強度の低さと切削の難しさ

多くのメリットを持つ一方で、純アルミであるA1050は強度が低いという明確なデメリットを持っています。構造用材料として使われるA5052や、航空機などにも使われる超々ジュラルミン（A7075）などと比較すると非常に柔らかく、重い荷重がかかる構造材や強度部品には不向きです。また、機械加工（切削加工）の現場においては、その柔らかさと「粘り」が大きな課題となります。材料が工具にまとわりつくような挙動を見せるため、切削時に構成刃先（溶着）が発生しやすく、仕上げ面が白く曇ったり、むしれが生じたりすることがあります。

加工後の特徴（表面処理など）

加工後の表面処理においても、A1050は独自の特徴を発揮します。特にアルマイト（陽極酸化処理）を施した際の仕上がりが非常に美しく、合金成分による発色の濁りがほとんどないため、透明感のあるクリアな皮膜を形成することができます。また、光の反射率が非常に高いため、研磨加工や化学研磨を行うことで鏡のような光沢仕上げを得ることも可能です。このような外観上の特性から、照明器具の反射板や装飾品、化粧板など、機能性だけでなく美観が重視される製品にも積極的に採用されています。表面処理によって耐食性や耐摩耗性をさらに向上させることができるため、素材の寿命を延ばす意味でも加工後の処理との相性が良い材質と言えるでしょう。

A1050のよくある加工用途

日用品・キッチン用品

私たちの身近な生活の中にも、A1050は数多く存在しています。最も有名な例としては「1円玉」が挙げられますが、これは純アルミの軽さと加工性の良さを象徴する存在です。また、熱伝導率の高さと耐食性、そして人体への無害性から、鍋ややかん、ボウルといったキッチン用品の材料としても古くから愛用されています。複雑な形状に絞り加工ができ、熱が全体に素早く伝わる性質は調理器具に最適です。その他にも、食品や医薬品の包装材（アルミ箔）やチューブ容器など、柔らかさを活かして中身を守る容器としても広く活用されています。

電気・電子部品

産業分野においては、A1050の高い導電性と熱伝導性が重宝され、電気・電子部品への採用が進んでいます。例えば、電子機器内部で発生した熱を効率よく逃がすためのヒートシンクや放熱フィン、配電盤に使われるブスバー（導体）などが代表的な用途です。特に近年では、パワー半導体やLED照明の発熱対策として、放熱性の高い純アルミの需要が高まっています。また、照明器具においては、光を効率よく反射させるための反射板（リフレクター）としても欠かせない素材となっており、エネルギー効率の向上に寄与しています。

化学・工業用タンク・看板

優れた耐食性と成形性は、化学プラントや屋外設備でも力を発揮します。薬品や燃料に対する反応性が低いため、工業用のタンクや配管、導電用パイプなどの材料として信頼されています。また、柔らかく加工しやすいうえに錆に強いという特性は、屋外に設置される看板やネームプレート、道路標識の基板としても最適です。表面にアルマイト処理や塗装を施すことで、過酷な気象条件下でも長期間その機能を維持できるため、インフラを支える縁の下の力持ちとして社会の様々な場所で活躍しています。

A1050の加工事例

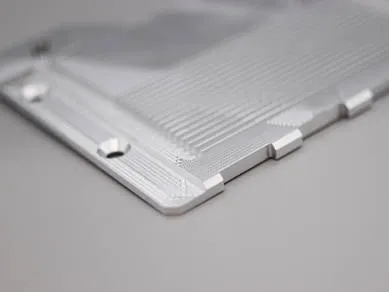

厚み0.5mmの極薄フィン・ボス加工（マシニング加工）

A1050（純アルミ）を対象としたマシニング加工事例です。A1050は切粉が絡みやすく傷がつきやすい特性を持つため、加工には高度な条件設定が求められます。製品には厚み0.5mm・高さ3mmのフィンが15列あり、変形を防ぐために小径エンドミルの選定と最適な加工条件の調整を実施しました。さらに、外径g7公差と同軸度0.02が求められるボス加工では、表裏の位置精度を確保する専用治具を用いることで、高い寸法精度を実現しています。

A1050に適する加工法と注意点

適している加工法

• プレス加工
• 絞り加工
• 転造（塑性加工）
• 溶接（条件次第で適用可能）
• 切削加工（マシニング・旋盤）

A1050の特性を最大限に活かすのであれば、やはりプレス加工や絞り加工、転造といった塑性加工が適しています。材料が割れることなくスムーズに変形するため、生産性が高く、コストメリットも出しやすい点が特徴です。また、溶接についても条件を適切に設定すれば対応でき、タンクなどの構造物製作に利用されます。

切削加工（マシニング加工や旋盤加工）に関しては前述の通り難易度は高いものの、放熱部品や試作品など複雑な形状が求められるケースでは選択されます。この際は、一般的なアルミ合金と同じ発想ではなく、純アルミに合わせた加工アプローチが必要になります。

加工時の注意点

切削加工を行う際の最大の注意点は、「構成刃先」の発生を防ぐことです。材料が刃先に溶着すると切れ味が鈍り、製品の寸法精度が悪化するだけでなく、表面に大きな傷をつける原因となります。これを防ぐためには、摩擦係数の低い油性クーラントを使用したり、すくい角の大きい切れ味重視の工具（超硬やダイヤモンド工具など）を選定したりすることが重要です。

また、材料が柔らかいため、バイスやチャックで固定する際の圧力（クランプ力）にも注意が必要です。強く締めすぎると素材自体が変形してしまうため、面で保持する治具を使用するなど、歪みを出さないための工夫が求められます。切粉が長く繋がりやすいため、切粉処理の対策も品質確保の鍵となります。

まとめ

A1050（1000系アルミ）は、99.5%以上の純度を持つアルミニウムとして、卓越した加工性、耐食性、熱伝導性を誇る材質です。日用品から電子部品、工業用タンクまで幅広い分野で活躍していますが、その柔らかさと粘り強さゆえに、切削加工においては高度な技術と経験が求められる素材でもあります。

製品の設計や加工を依頼する際には、A1050の特性を十分に理解した上で、プレス加工や切削加工など、目的に応じた最適な工法を選ぶことが重要です。特に精密な切削が必要な場合は、今回紹介した事例のように、難削材の加工実績が豊富な加工メーカーに相談することで、品質の高い製品作りが実現できるでしょう。
